【专业拆卸网站iFixit评测】
专业拆卸网站iFixit近日就拆开了这块表。
Pebble号称是第一款支持iOS功能的智能手表，可通过蓝牙连接iPhone、Android手机，能够通话、收发短信和邮件，还可以下载更多桌面主题和扩展应用，尤其是运动计步类的，当然也能看时间。

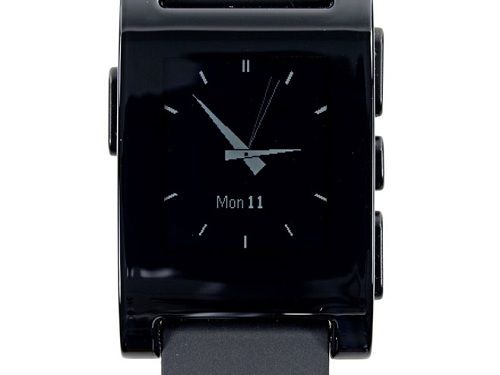

它整体重量只有38.2克，有一块168×144分辨率的1.26寸黑白背光电子纸屏幕，多层次聚碳酸酯表盘边框，完全密封可防水(50米)。上有四个按键，内置震动马达、三轴加速计、指南针，电池续航可达7天。外观有黑、白、红、灰、橙等五种，首批售价99美元，后来就变成了149美元。
顺便说一句，微软曾在2003年与西铁城、Fossil、颂拓等知名手表厂商合作推出过一款智能手表，但以失败告终。2009年还出现过面向黑莓的智能手表inPluse(和Pebble一样也是Allerta生产的)，2012年索尼也做过面向安卓的SmartWatch，但都未能掀起多大波澜。难道真要看iWatch的了？
好了不多说了，开始拆解。值得一提的是，iFixit现在提供1600×1200的高分辨率图片了，而以前只有800×600，所以使劲猛击吧。

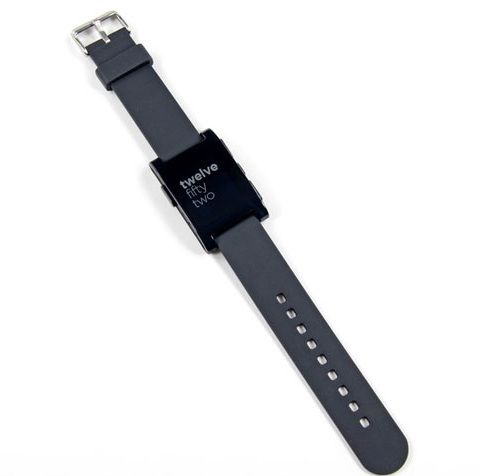

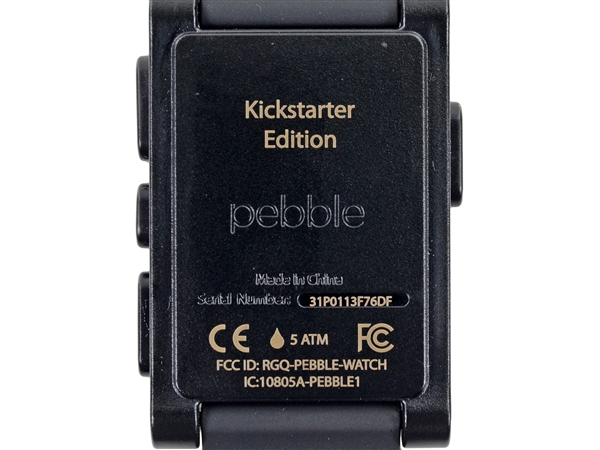

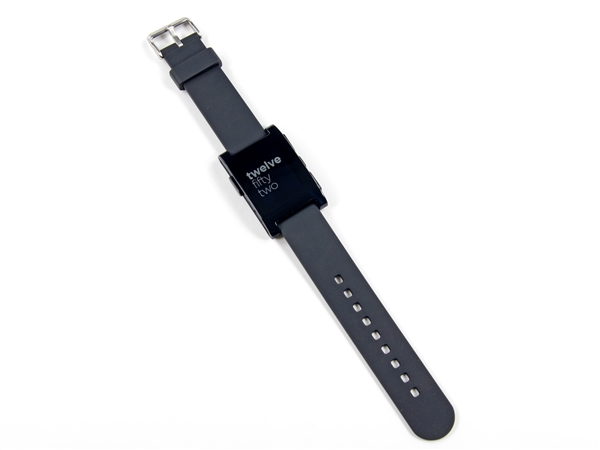

外观做得确实很精致，背部镀金文字也很上档次。拿在手里整体感觉很轻盈。

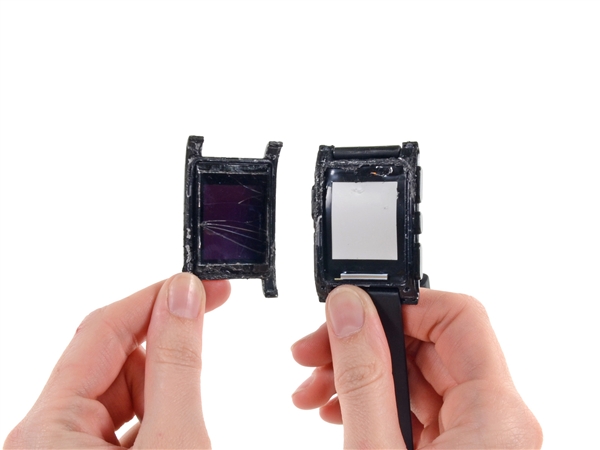

跟以往拆解的大多数设备不同，这上边可没有螺丝，而是用了大量的粘合剂来固定整合(还得防水呢)，所以想完好无损地拆开是不可能的，只能暴力破坏。

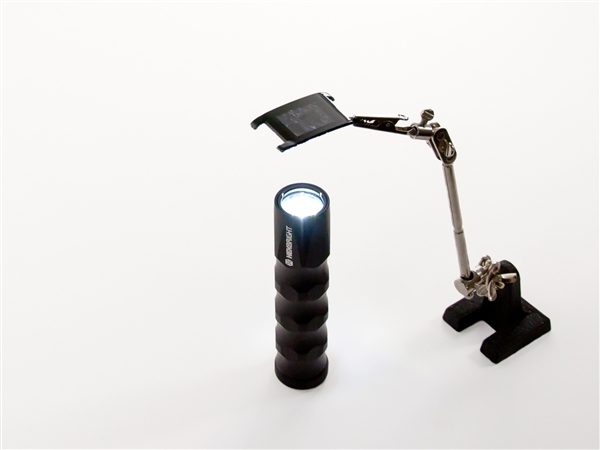

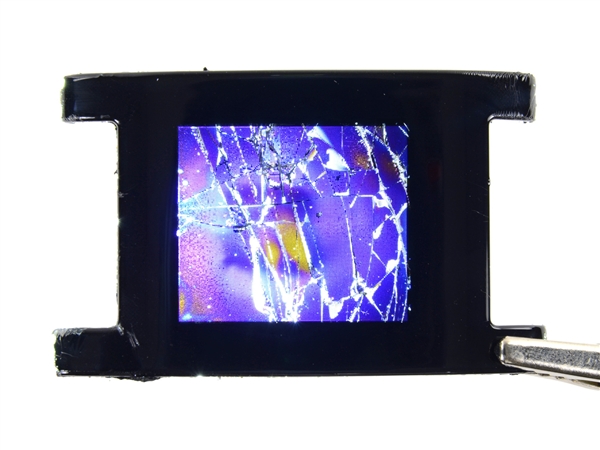

于是屏幕就挂了，但使用同样来自Kickstarter出品的高亮度开源手电筒HexBright照一下，黑白屏就变成“彩屏”了。
你可能觉得拿出这个手电筒完全无关主题，iFixit也承认了，它们就是想顺便秀一秀这东西，咋滴？

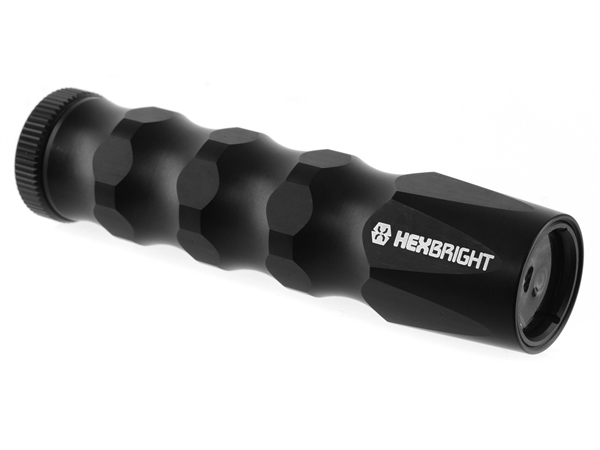

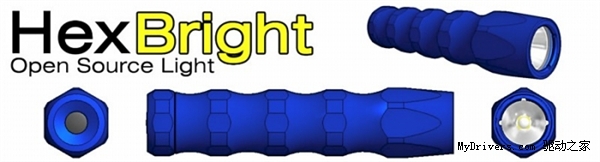

那就顺便介绍一下吧：HexBright是世界第一款开源可编程的手电筒，来自于机器人高手Christian Carlberg。它能提供超高的光亮度，是传统LED手电筒亮度的五倍，并分为两种型号：Prime，最大光输出350流明；Flex，嵌入微处理器，可编程，USB充电和编程，最大输出500流明。
Pebble在屏幕方面使用了夏普的Memory LCD，可在极低功耗下维持当前显示状态，静态模式下还不到15微瓦(1微瓦是1瓦的百万分之一)。

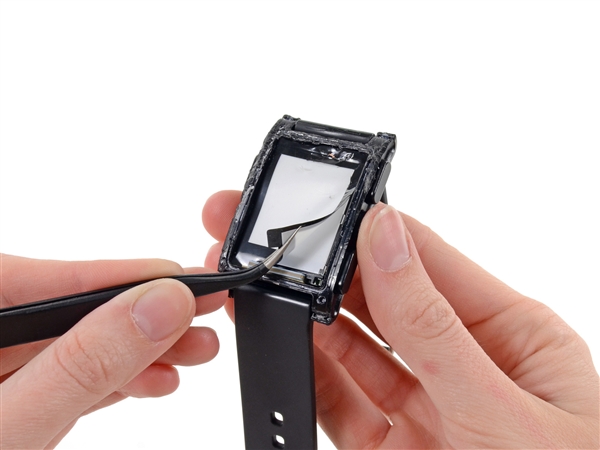

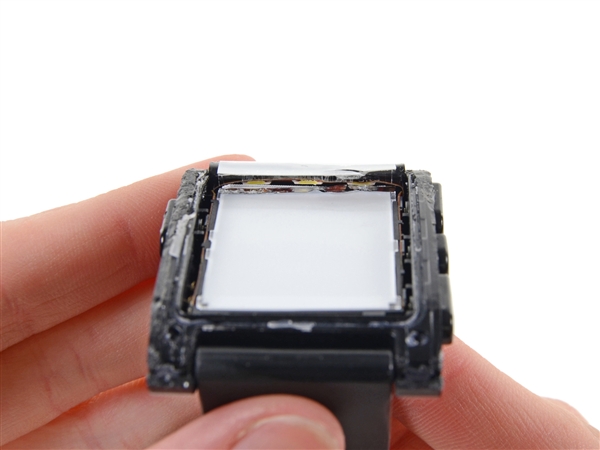

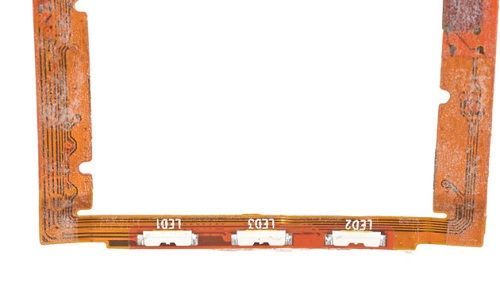

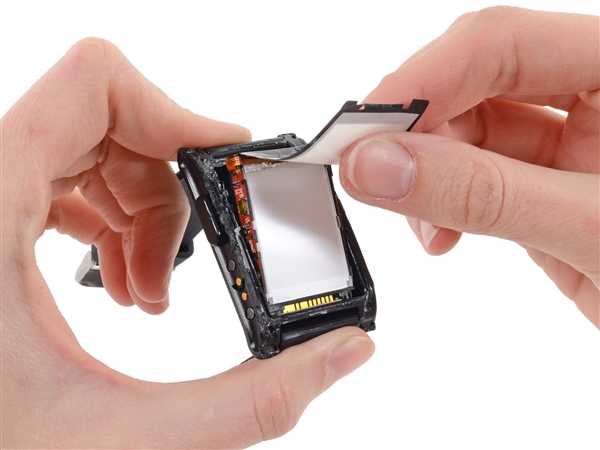

掀开电子纸显示薄膜可以看到背光LED，只用了三个。

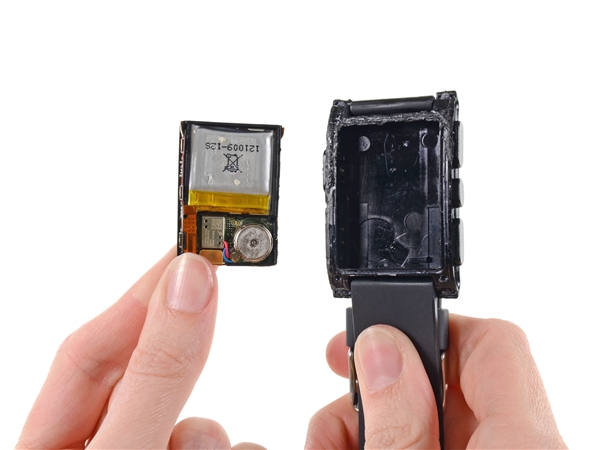

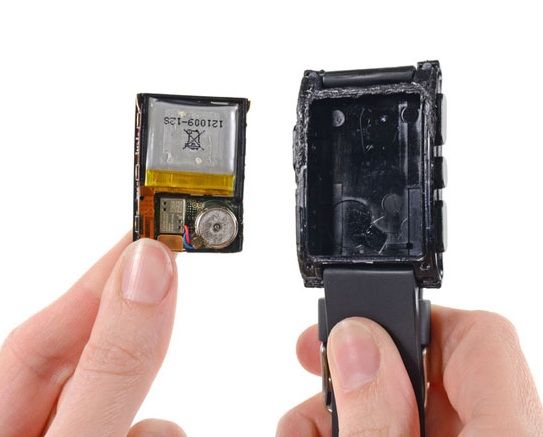

因为整合度太高，表内部其实是一个整体，拿下它之后所谓的拆解工作其实就基本结束了。

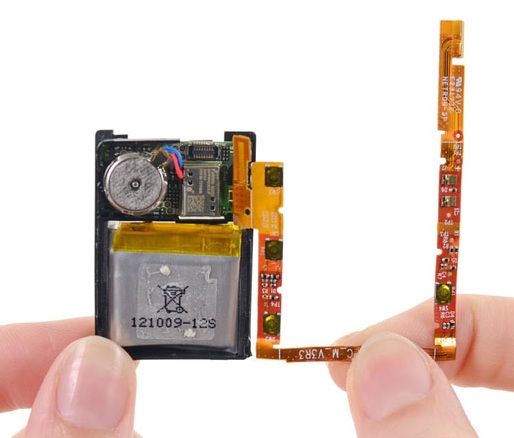

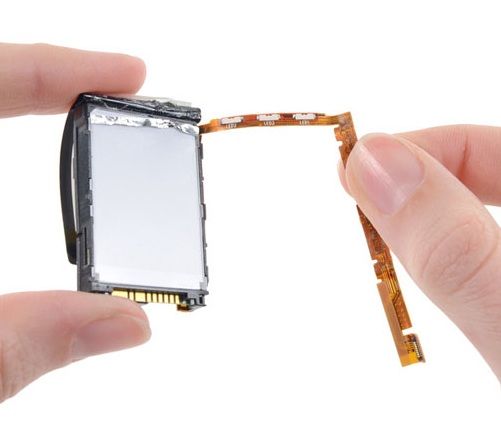

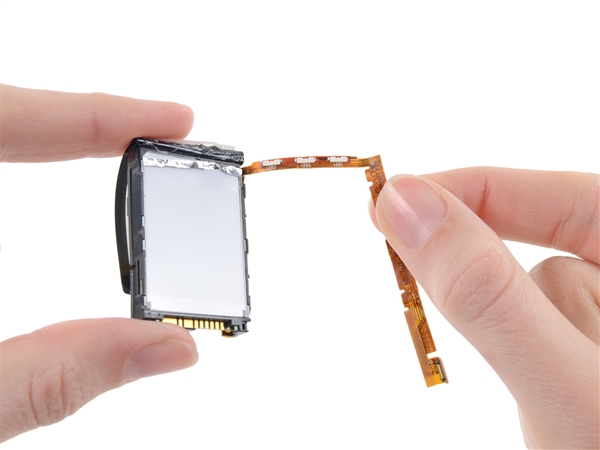

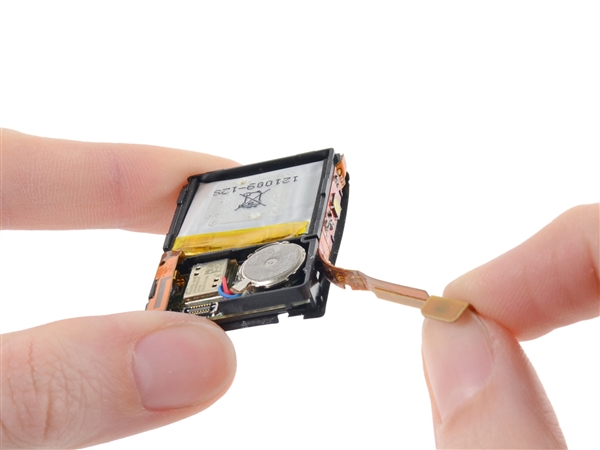

环绕在四周的排线可以轻松拽下来。

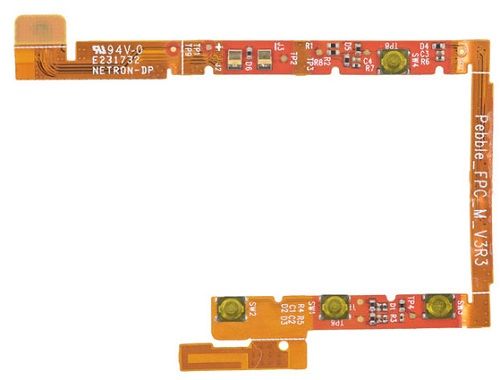

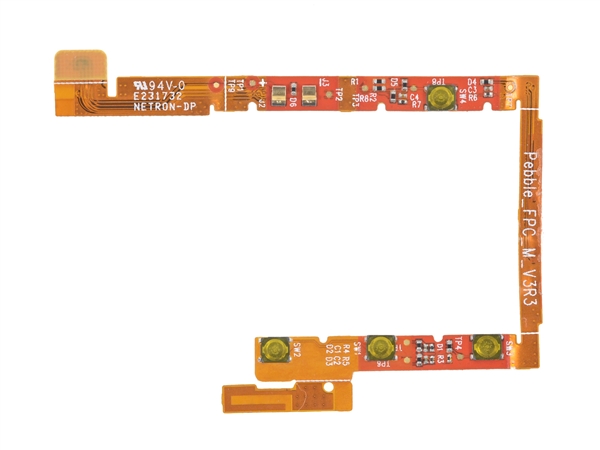

全部四个按钮、三个LED、蓝牙天线全部位于这条排线上，所以想单独更换其中任何一个都是不可能的，更何况前边那道“屏幕关”你就过不来。

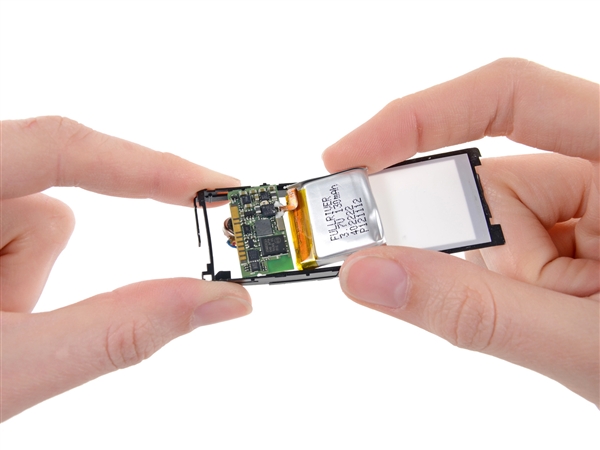

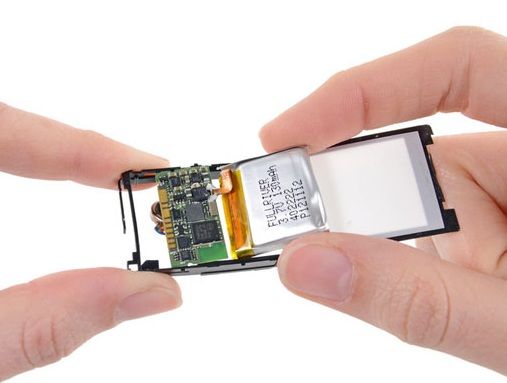

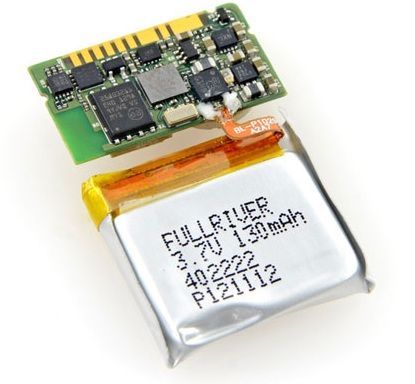

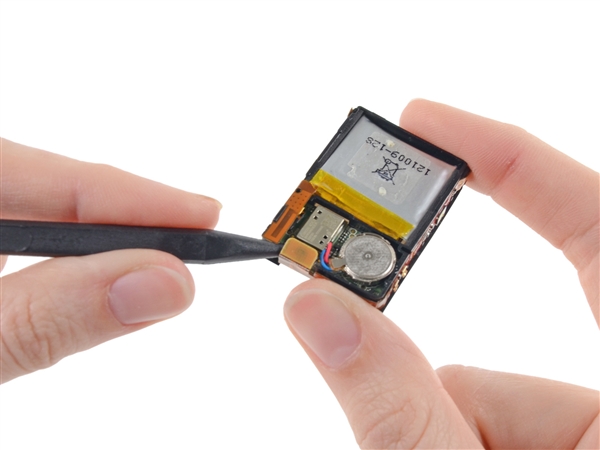

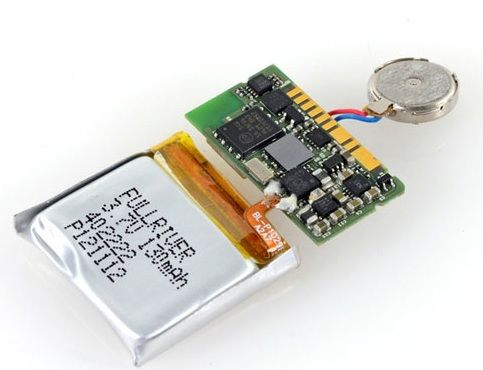

再去掉背光面板，就能看到主板、电池、震动马达，而且三者也是紧密粘在一起的，一损俱损，一荣俱荣。

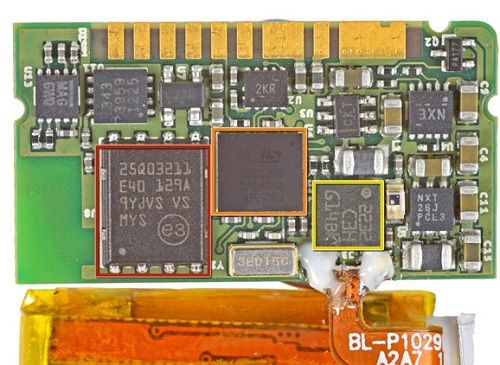

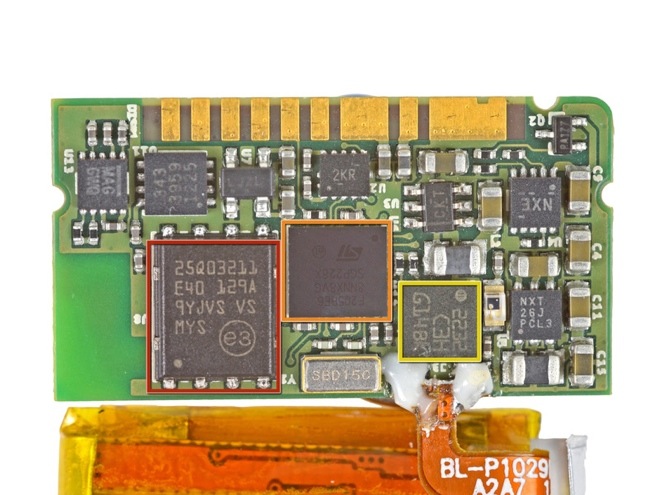

很少见到如此迷你的主板吧？红色框内是美光N25Q032A11ESE40F 32Mb(4MB)串行闪存；橙色框内是意法半导体STM32F205RE处理器，ARM Cortex-M3 MCU架构，最大频率120MHz；黄色框内是意法半导体LIS3DH三轴加速计。

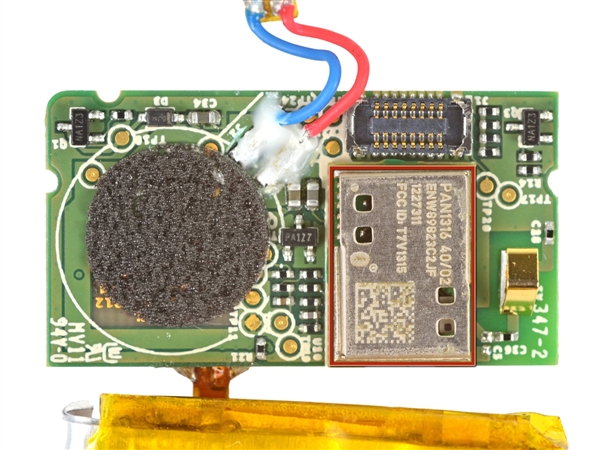

背面是松下PAN1316 RF模块，提供蓝牙2.1+EDR、蓝牙4.0 LE，而蓝牙控制器是德仪CC2564。

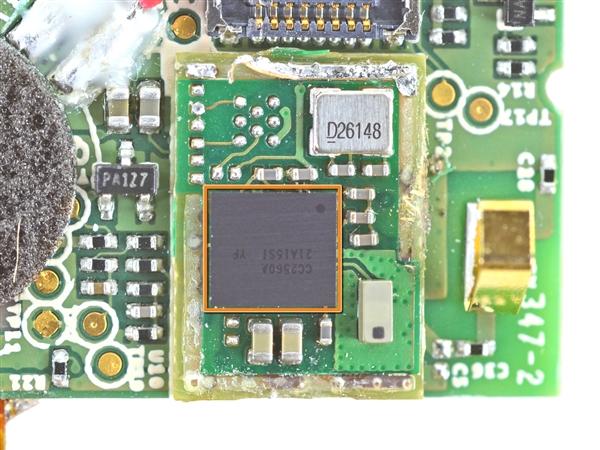

拿掉电磁屏蔽外壳后看到的控制器标识是CC2560A，根据规格它不支持蓝牙4.0 LE。怎么回事儿？Pebble解释，说这两个型号其实是一样的硬件，确实支持蓝牙4.0 LE，只不过暂时处于关闭状态，未来会通过固件更新来开启。

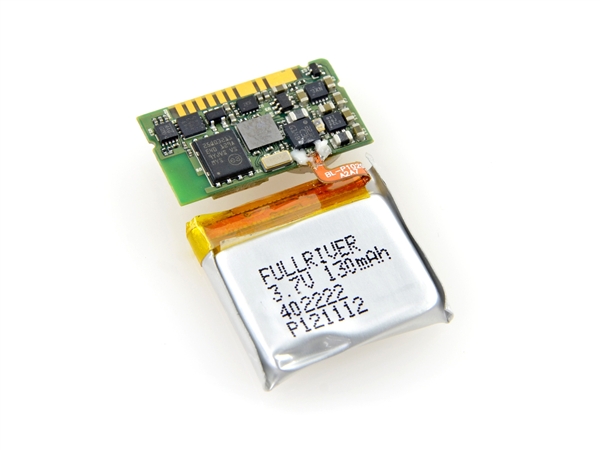

电池来自美国Fullriver，3.7V，130mAh，可通过USB充电，续航最长7天，寿命估计能达到6-10年。

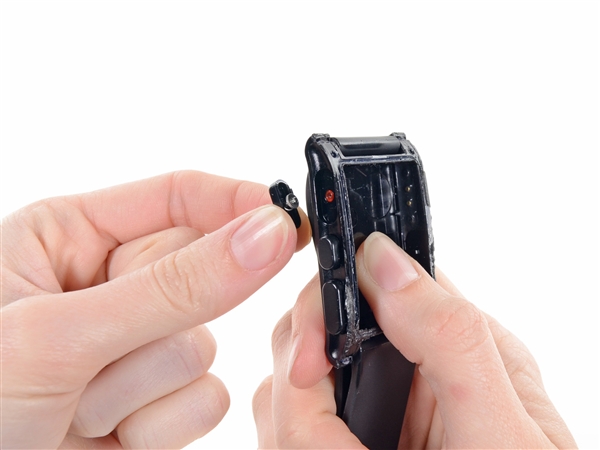

回头再来研究一下外壳。螺丝是可以拧下来的，有弹簧和垫圈，用于防水。都可以单独更换。

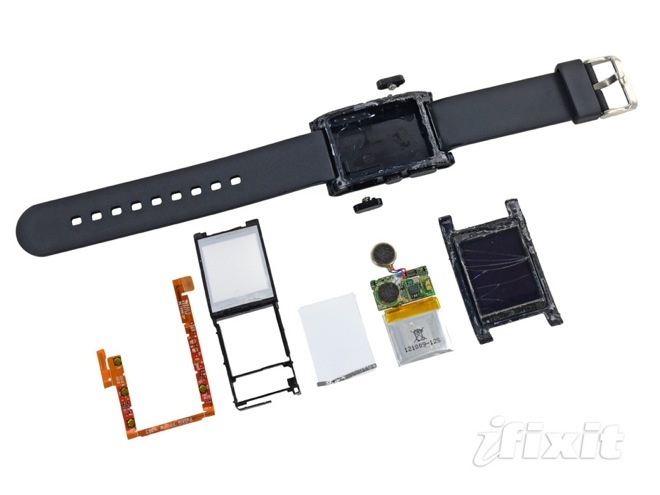

最后是所有零件大合影。
iFixit表示现在还没有针对手表的维修难度评分，所以就不打了，但仅从屏幕上看，完全可以直接给0分。
iFixit在拆解心得中提到，在不损害电子墨水e-ink显示屏的情况下实在是没有办法打开这块表，因为此表 用到了极其之多的粘和剂，这也是其防水性能极佳的表征。
不过虽然这种内部的维修工作变得不太可行，但更换表带的工作还是比较容易的，而且这款智能手表也使用了较为普通尺寸的腕表表带。
另外，Pebble腕表的续航能力达到了7天的水平，在降低充电的频率后，电池的寿命自然是大大提升了。虽然电池由于整个手表的构造问题几乎无法更换，但iFixit表示其中的Fullriver电池足以使用6到10年的时间，所以用户是不必担心的。
国外媒体还是有连线Pebble的设计团队，询问他们将如何处置未来弃之不用的配件，Pebble公司说有专门的计划用于回收已经损坏的Pebble产品。以下是拆解后在这块表中发现的配件：
·电子墨水显示屏，LED背光灯×3
·Mircon（美光）N25Q032A11ESE40F的32MB串行闪存
·意法半导体STM32F205RE高性能ARM Cortex-M3微控制器，最高频率为120Mhz
·意法半导体LIS3HD三轴陀螺仪
·松下pan1316射频模块
·德州仪器CC2560A蓝牙控制器
·Fullriver电池，3.7V 130mAh
这款Pebble智能表去年登陆Kickstarter筹款站点时就引起了广泛关注，并且顺利达到1000万美元的集资目标，今年早前这款产品就已经开始向预订的用户出货了。现在智能手表似乎已经成为新的趋势，就好像传言中苹果的iWatch那样，或许今年我们就能看到苹果的iOS智能表是个什么样子了。
【发烧网拆解评测】
Pebble（鹅卵石）是一种经常被人往池里、湖里丢的小石头。而我们今天要拆解的Pebble则是一款依托联网应用和无限创新的智能手表。这款手表能通过蓝牙和你的智能手机(iPhne或Android)相连，将来电、邮件和短信通知发送到你的手腕上。
但具体是哪些硬件在驱动Pebble呢？先看看技术规格：
144 x 168像素黑白e-paper显示屏
蓝牙2.1+ EDR以及4.0低功耗技术
震动马达
带手势感应的三轴加速器
50米防水能力？浅水游泳没问题
Pebble的背面印着可爱的金色文字装饰。Pebble的防水能力是5ATM（50米防水），能够戴着洗盘子、运动或者浅水游泳。
为防水功能，Pebble正面被清爽的塑料框紧紧固定住。
拆下结实智能手表外壳 鹅卵石的由来？

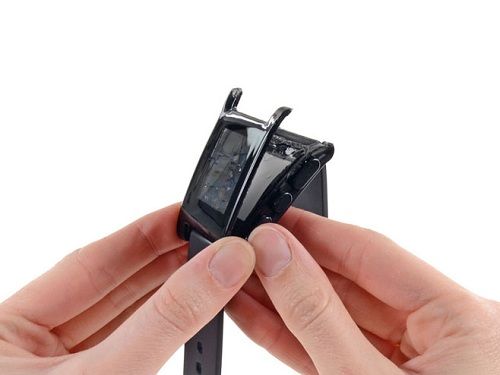

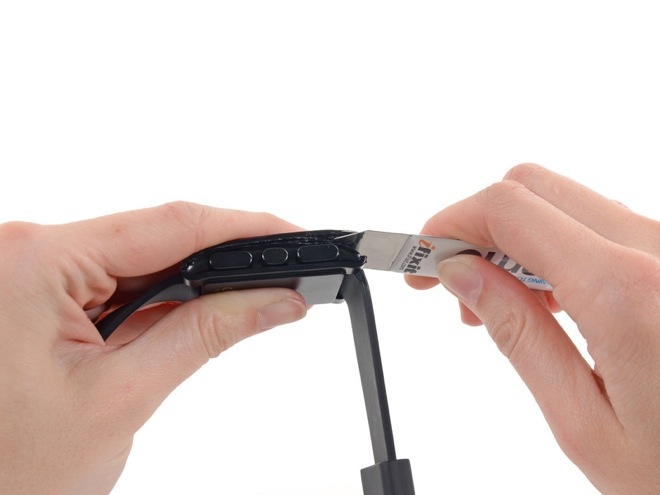

Pebble用大量胶粘剂来防水——或者防止你拆。并且屏幕边缘还贴着一圈档板，没法在不损坏屏幕的情况下将其拆开。
在汗水和工具的帮助下，我们终于撬开这支Pebble。我们终于拆下外壳，这支结实的智能手表看上去不比用鹅卵石砸开好多少。
划破屏幕 看看它的芯
屏幕虽然碎了，但它在强光照耀下依然很漂亮。这步好像完全是为了玩HexBright手电（和Pebble一样，它也是出自KickStarter）而加进来的。实际上也是这样。
低耗电屏幕e-paper技术 三颗LED照亮屏幕
e-paper技术依然没有严格的定义，它大体上是指能够在环境光下提供纸张般阅读效果的低耗电屏幕。Pebble所用的夏普Memory LCD让它也拥有类似e-ink和e-paper的显示效果。
该显示屏只需要极低的耗电就能维持当前图片的显示（夏普提供的数据是静态图片低于15 μW）。

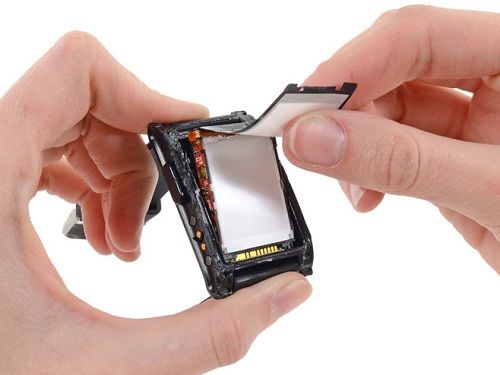

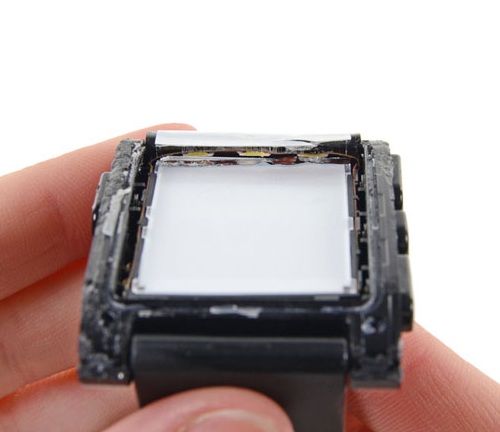

剥开Pebble的e-paper显示屏薄膜以后就能看到背光LED。这块小显示屏只需要三颗LED就能照亮，可以通过手腕动作启动。
肢解Pebble 没有科技含量的东西了？
有科技含量的东西就到此为止了。剩下来没什么好拆的：Pebble的内脏全在这个薄塑料包边的简单封装里。
移除固定背光导向板的排线
用工具简单一撬，绕在封装边上的排线就掉了下来。这根排线的胶粘剂同样也起到固定背光导向板的作用，能够帮助那三个LED照亮整个e-paper显示屏。
我们在拆解Nook Simple Touch with GlowLight阅读器的时候已经知道，光线导向板能够衍射光线，让背光变得更为均匀。
排线上的元件盘点 玄机何在？

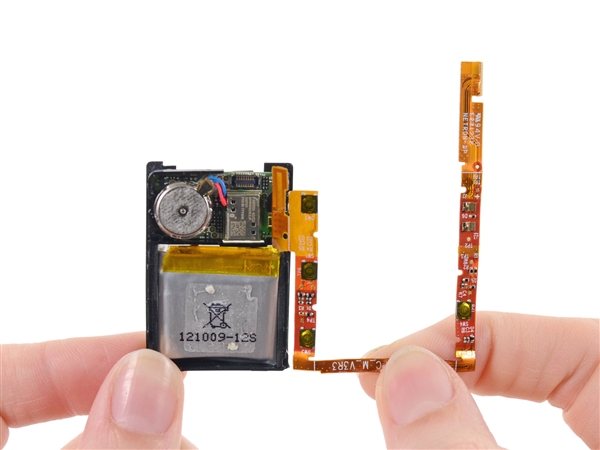

移除排线后就能看清楚同一侧的按钮和蓝牙天线，以及另一侧的背光LED。
这根排线上装着四个按钮、三个LED以及蓝牙2.1天线，因此根本无法替换单个元件（即便你能在不弄坏屏幕的情况下打开外壳）。

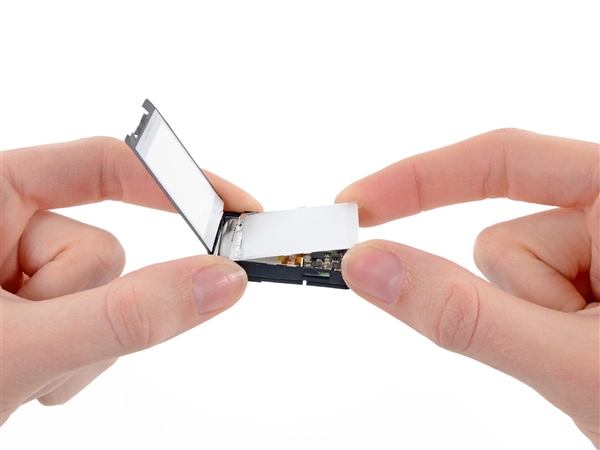

背光导向板后的主板露出
拆下背光导向板，可以看见主板、电池、振动器组装在一起。
这三件东西类似排线组装在一起，焊接精细。一旦其中一件损坏（可能性最大的是电池），就要整个单元整体更换。
主板正面的IC 意法半导体唱主角
主板正面的IC使用如下：
美光N25Q032A11ESE40F 32Mb串行flash
意法半导体STM32F205RE高性能ARM Cortex-M3 MCU，峰值速度为120MHz
意法半导体LIS3DH三轴加速计
主板背面芯片盘点 TI芯片支持BLE功能？
主板背面是松下pan1316射频模块，为Pebble提供蓝牙和低功耗蓝牙(BLE)功能，配备德州仪器CC2564蓝牙控制器。
经过小心脱焊，模块的EMI防护罩被拿下，看到里面是TI的CC2560A芯片，不支持BLE。
传言Pebble据有BLE功能，知识需要固件升级才能激活，但我们没找到支持这一潜在功能的硬件。
（Pebble向我们确认升级即将到来，还解释说TI的CC2560和CC2564采用同样的硅片——所以虽然芯片上标签不同，但升级会让这块CC2564支持BLE功能。）
电池可通过USB充电 一次充电可用7天
Fullriver电池电压为3.7V，电流为130mAh。根据GetPebble网站，电池可以通过USB进行充电，一次充电可用7天。
这对我们来说是个挑战，但根据使用e-paper的经验，我们相信重度使用的情况下也应该能支持这么久。
运动状态下也不会漏水 靠这些垫片

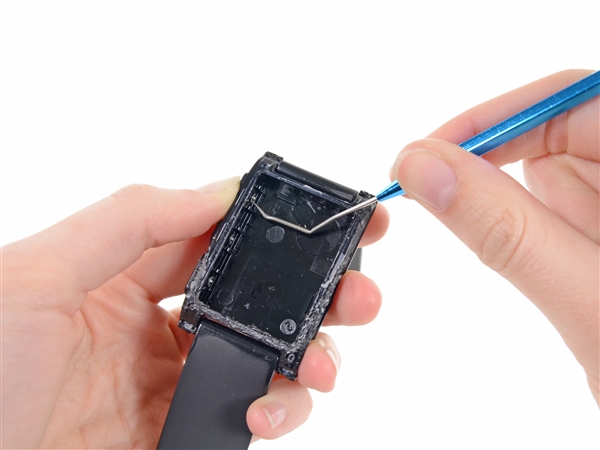

为确保拆解彻底，我们继续拆解，撬出几块Pebble的弹簧式按钮。
为了保证极高的防水性，按钮下面都装了垫片，确保运动状态下也不会漏水。
如果其中一个按钮损坏，可以在不影响其他按钮的情况下替换，但还是要先拆开手表，这项技术我们也还没有完全掌握。
拆解总结：电池或可用十年
智能手表可能是大一个大趋势，但Pebble目前还只是一款独特的产品。因此我们暂时没有针对手表可维修性评分的基准。
在没有打分基准的情况下，我们列出以下几个可维修性和耐用性特点：
低功耗延长了充电间隔，从而延长电池寿命。
表带采用标准尺寸，很容易更换。
无法更换的电池将Pebble使用寿命限制在6-10年（我们的估算）。
现在无法在不毁坏手表或者不损失防水性能的前提下打开手表，因此内部维修基本不可行。
